Produkt beskrivelse:

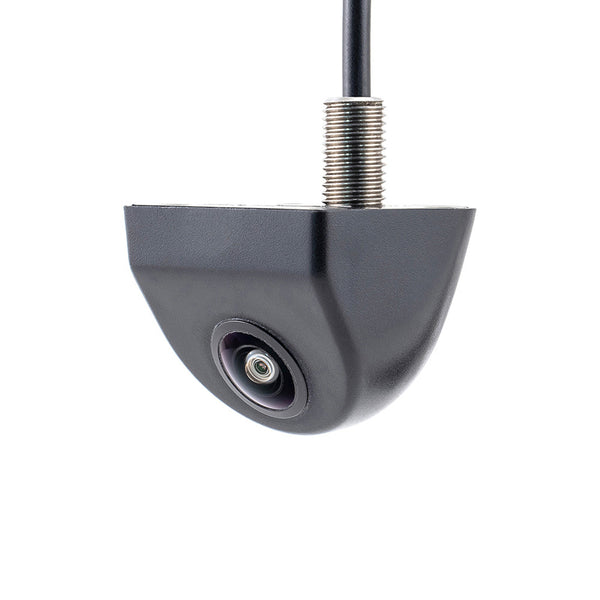

AMPIRE KAX802 er et kompakt højopløseligt underbygningskamera med 145° horisontalt synsfelt, der kan anvendes som både front- og bakkamera. Kameraet understøtter AHD 1080p ved 25 fps samt CVBS/NTSC og kan derfor tilpasses både moderne AHD-systemer og eksisterende installationer med traditionel CVBS-videoindgang.

KAX802 er velegnet til personbiler, busser, autocampere, lastbiler og trailere. Det matte sorte plastikhus er vejrbestandigt, IP69K-vandtæt og konstrueret til kontinuerlig drift 24/7. Alle metaldele er udført i rustfrit stål.

Bredt synsfelt og diskret montering

KAX802 er udformet som et diskret underbygningskamera, hvor kameraet monteres på undersiden af den ønskede overflade. Selve kameraet måler kun 25,8 × 28,2 mm og er 20,8 mm højt. Monteringen kræver et 8 mm borehul.

Med et 145° horisontalt synsfelt, 170° diagonalt og 95° vertikalt giver KAX802 et bredt udsyn omkring køretøjet. Der kan desuden indkobles to forskellige typer hjælpelinjer – smal eller bred – som kan gøre det lettere at bedømme afstand ved parkering. Hjælpelinjerne er deaktiveret fra fabrikken.

Billedet kan spejlvendes eller roteres 180°, så kameraet kan tilpasses den konkrete monteringsretning.

Fleksibel AHD/CVBS-tilslutning

KAX802 er som standard konfigureret til AHD 1080p ved 25 billeder/sek. med en opløsning på 1920 × 1080 pixel. Kameraet kan skiftes til CVBS/NTSC, hvis den tilsluttede skærm, radio eller interface ikke understøtter AHD.

Skift mellem funktionerne foretages via kabelsløjfer:

• Grøn kabelsløjfe: hjælpelinjer til/fra
• Blå kabelsløjfe: spejlvending af billedet
• Hvid kabelsløjfe: rotation af billedet 180°
• AHD/CVBS: videosignal kan indstilles efter det tilsluttede udstyr

Egenskaber

• AHD/CVBS vidvinkelkamera
• AHD-opløsning: 1920 × 1080 pixel
• AHD 1080p ved 25 fps
• CVBS 800 TV-linjer ved 30 fps
• 145° horisontalt synsfelt
• 170° diagonalt synsfelt
• 95° vertikalt synsfelt
• To typer hjælpelinjer kan vælges
• Spejlvending af billedet kan indstilles
• Billedet kan roteres 180°
• IP69K-vandtæt
• Mat sort plastikhus
• Montering i rustfrit stål
• Beregnet til kontinuerlig drift 24/7
• Lysfølsomhed <0,01 Lux
• Automatisk hvidbalance
• Automatisk regulering af videoniveau
• Driftsspænding 6–26 V DC
• Strømforbrug 60–90 mA
• Driftstemperatur -40 til +75 °C
• Lagertemperatur -60 til +105 °C
• E-certificeret

Leveres komplet

• AMPIRE KAX802 kamera
• 8 meter forlængerkabel AK1038
• Strømforsyning AK1037
• Monteringsvejledning

Vigtigt ved tilslutning

KAX802 leveres som standard i AHD-tilstand. I denne indstilling skal kameraet tilsluttes en skærm, radio eller et interface med AHD-understøttelse.

Hvis kameraindgangen kun understøtter CVBS, FBAS eller NTSC, kan KAX802 skiftes til CVBS-tilstand og anvendes med dette videosignal. Kameralinsen er fremstillet af glas og skal derfor behandles forsigtigt under installationen.
